Návrh krok za krokem

Navrhnout si osvětlení do zahrady je snazší, než si myslíte. Stačí dodržet 6 základních kroků.

Proč zvolit solární světla?

Osvětlení v zahradě můžete můžete zajistit třemi způsoby: napojit ho na 230 V, nízkonapěťová 12V LED osvětlení, nebo zvolit solární světla. Vysokonapěťové osvětlení je při poruše nebezpečné a musí ho instalovat elektrikář. Výkon solárních svítidel je nestabilní a nedostatečný, světlo je nepřirozené a doba provozu je docela diskutabilní. Jednoznačným trendem posledních let jsou proto nízkonapěťová 12V LED osvětlení, která mají především pro běžné užití na rodinné zahradě několik zásadních výhod: jejich provoz je zcela bezpečný, jak pro lidi, tak pro živočichy. Instalace je rychlá a nenáročná, nevyžaduje elektrikáře. Pro instalaci svépomocí je to tedy ideální varianta.

Obrázek nastavíte kliknutím.

Moderní chytré systémy venkovního osvětlení jsou založené na nízkém 12V. Srdcem systému je vždy transformátor, který bývá ukrytý většinou v garáži nebo technické místnosti v domě a na bezpečných 12V, který celý systém řídí. Jednotlivá svítidla se připevňují ke kabelovému rozvodu chytře a jednoduše díky EASY-LOCK systému, po kterém je možné světlo snadno posunout a celý koncept tak přizpůsobit proměňující se zahradě nebo požadavkům jejich uživatelů.

— Michal Čermák, specialista na osvětlení —

Obrázek nastavíte kliknutím.

KROK 1: Načrtněte si základní prvky v zahradě

Nakreslete si jednoduchý plán zahrady s hlavními prvky, vyznačte cesty, terasu, vodní prvky, drobné stavby v zahradě, zajímavé skupiny keřů nebo výrazné stromy. Nezapomeňte zachytit i pevné ploty, paravány a zídky.

Vytipujte si v plánku místa, která potřebujete osvětlit a která byste chtěli zdůraznit – chodníky kvůli bezpečnosti, terasu pro večerní posezení, výrazný strom uprostřed pozemku pro zdůraznění hloubky a atmosféry. Inspirujte se v připravené fotogalerii. Vyvarujte se pokušení přidat příliš mnoho světel zejména do popředí. Tmavší oblasti zahrady pomáhají osvětleným místům krásně vyniknout.

TIP: Kdykoliv si nebudete jisti, vezměte večer baterku a vyzkoušejte různá místa nasvícení přímo v zahradě.

KROK 2: Rozmyslete si umístění hlavních prvků osvětlovací větve

Součástí každého systému jsou zejména:

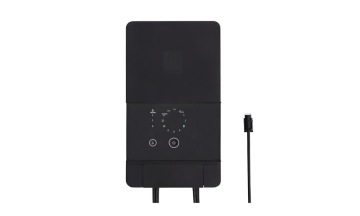

✔ Transformátor Na jednoduchý okruh bude stačit pravděpodobně jeden transformátor. Transformátor umístěte na vhodné místo, tedy kde neprší. Zkuste ho schovat například v kůlně nebo v garáži. Vyvarujte se umístění v podzemních šachtách a nádržích. Typ vhodného transformátoru určíme později.

✔ Svítidla vybíráme podle zamýšleného efektu (sloupková, bodová, nástěnná atd.). Zatím nejste limitování žádným typem, množstvím, výkonem či barvou.

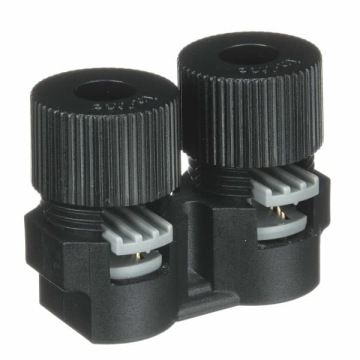

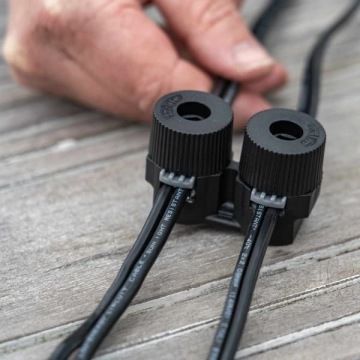

✔ Kabely Představte si ideální osvětlovací větev, ve které spojíte transformátor a všechna světla. Na jedné kabelové trase může být relativně velký počet svítidel. Kabelová větev se může libovolně větvit pomocí chytře vymyšlených konektorů. Na konce kabelů použijete jednoduché zakončovací záslepky. Při úvaze počítejte s tím, že pokládka kabelů je velmi jednoduchá, ideálně je schovejte pod vrstvou mulče nebo mělce v půdě. (Pokládka je jednoduchá, pokud uvažujete o okruhu 12V. Když přeseknete 230V okruh, dostanete ránu. Když přeseknete 12V, nestane se vám nic.) Kabely veďte pokud možno co nejkratší cestou. Raději volte tři odbočky z přímé trasy, než kabel ve tvaru „zatočeného hada“. Na přechody zpevněných ploch vždy použijte chráničky.

Vždy použijte originální systémové kabely se speciální izolací, které jsou určeny pro instalaci připojovacích konektorů. Tyto kabely jsou velmi pružné, nelámou se a díky tomu vydrží. Mají také vysokou odolnost vůči UV záření.

U 12V okruhu je důležité správně zvolit průřez kabelu. Délka a průřez kabelu nám zajistí, že všechna svítidla na větvi budou perfektně fungovat. Délku a průřez kabelu snadno určíme v kroku číslo 5.

TIP: Při přetížení se může stát, že vám celá sestava vypne a světla nebudou svítit vůbec.

TIP: Moderní a chytré transformátory vždy obsahují ovládací prvky, které umožňují automatický provoz osvětlení vaší zahrady. U prémiových výrobků bývá součástí transformátoru i soumrakový senzor. K němu se často přidává pohybové čidlo. Nejste-li si jeho nutností jisti, nebojte, můžete ho k okruhu přidat kdykoliv později.

Kam je povedu???

KROK 3: Vyberte si svítidla

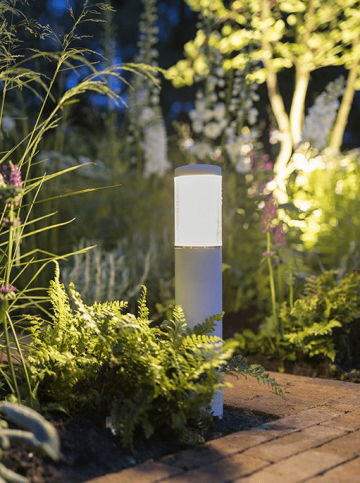

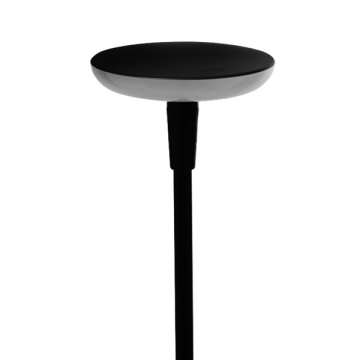

Volně stojící sloupková svítidla se hodí ideálně pro osvětlení příjezdové cesty, chodníčky a květinové záhony.

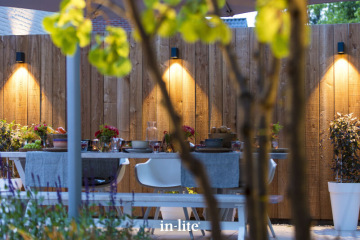

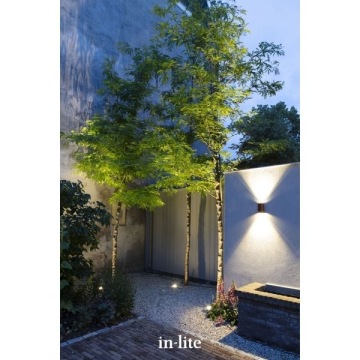

Nástěnná svítidla se hodí k osvětlení pevných stěn – domů, zábradlí nebo dělících paravánů.

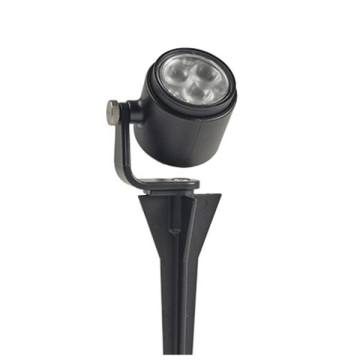

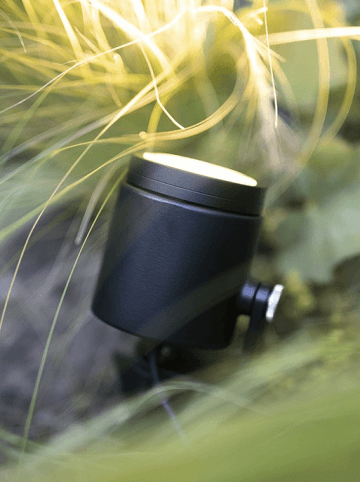

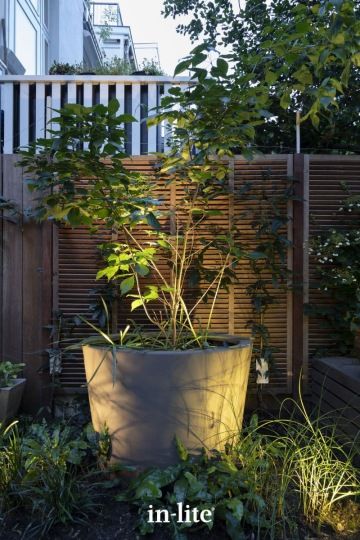

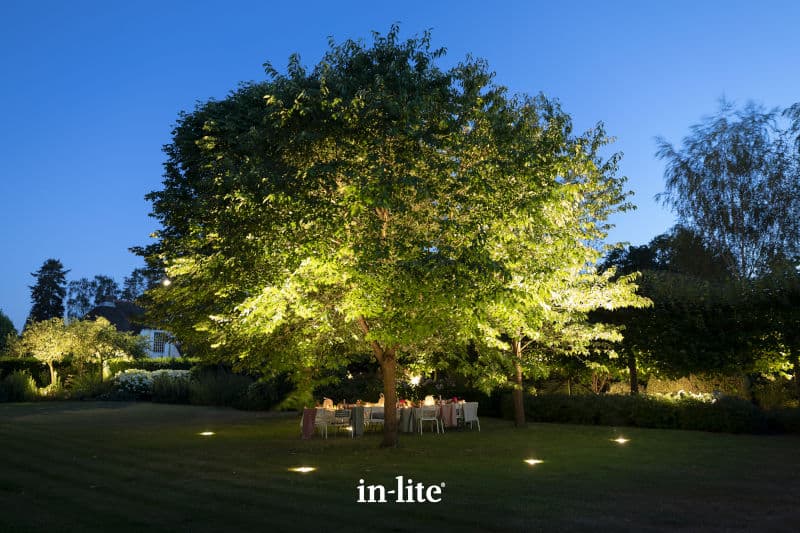

Bodová svítidla jsou vhodná k osvětlení zejména vzrostlých stromů, větších keřů nebo zahradní sochy.

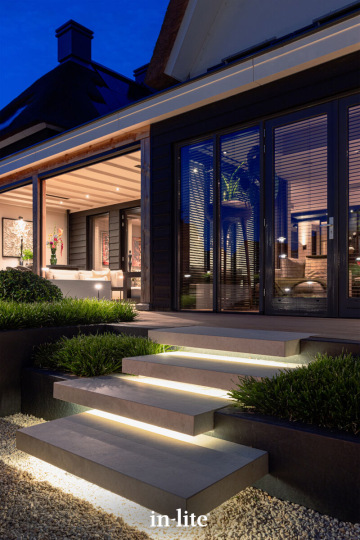

Zapuštěná jsou perfektní pro osvětlení teras, schodů nebo dřevěného mola u bazénu.

kam je povedeme?

KROK 4: Spočítejte si potřebný výkon transformátorů

Na trhu najdete celou řadu transformátorů. Běžně se používají transformátory s výkonem 50 nebo 100VA, k dispozici jsou i transformátory s výkonem 150VA nebo 300VA. Nejprve si spočítejte celkový příkon všech svítidel a pak zvolte odpovídající transformátor. Příkon každého svítidla je uvedený přímo u výrobku.

Příklad: 6 svítidel po 4 VA a 3 svítidla 3 VA = 33 WA → použijete transformátor s výkonem 50VA a zbyde vám i dostatek výkonu na případné rozšíření systému.

kam je povedu???

KROK 5: Spočítejte si potřebné množství kabelu a zvolte vhodný průřez

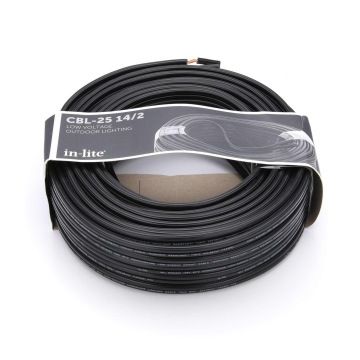

Už víme, kolik máme svítidel, známe jejich příkon a určili jsme si velikost tranformátoru. Teď je potřeba spočítat množství a průřez kabelu. Výchozím bodem bude pro vás vždy transformátor. Od něj můžete vést kabel maximálně 40 či 80 m. Počet svítidel je nepodstatný, důležitý je pro vás souhrn jejich výkonu. Volba průřezu je na této úrovni jednoduchá. Pokud má větev maximálně 40 m, postačí vám kabel 14/2 (2 x 2,5mm). Pokud potřebujeme kabelovou větev až do 80 m, použijeme kabel 10/2 (2x 5mm).

To vše platí při zatížení konce větve do 40 VA. Co to znamená? Po sečtení výkonu všech svítidel vám na konci větve ještě zůstává „prostor“ použít světlo s výkonem 40 VA.

Vždy si ponechte určitou rezervu asi 10 % délce kabelu, kabel nebude nikdy ležet tak rovně, jak jste si ho nakreslili.

TIP: Co se stane, když významně překročím vzdálenost délky kabely? Pokud vzdálenost nebo zatížení větve výrazně překročíme, celý systém nebude svítit vůbec.

TIP: Při větvení kabelů uplatňujeme limit délky 40 m na nejdelší část větve s největším zatížením.

KROK 6: Zkouška

Budiž světlo! Pokud jsme vše udělali správně, světla svítí. Pokud něco nesvítí, problém bývá nejčastěji v nedostatečně utažených konektorech. Konektor rozšroubujte a znovu pečlivě osaďte. Pokud světla stále nesvítí, zkontrolujte, jestli jste důsledně zaizolovali konce kabelů.

Osvětlená zahrada v pravém okamžiku získá zcela nový rozměr. Každý kout vaší zahrady ožije a nabídne vám tak nový jedinečný pohled na místa, kterých si během dne často ani nevšimneme.
